Plošný spoj 3WP 0.7/4.5–350
Stručný popis: nepájivá maska, potisk, vrtání
Vhodné pro: vlastní osazení reproduktorové výhybky
Kat. č.: 04 192
5,35 € bez DPH
skladem
Detailní popis

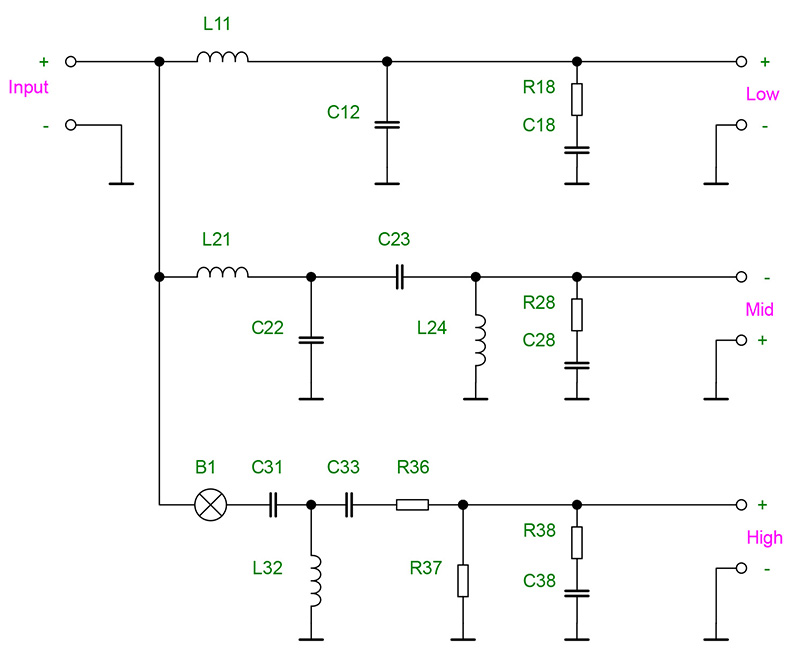

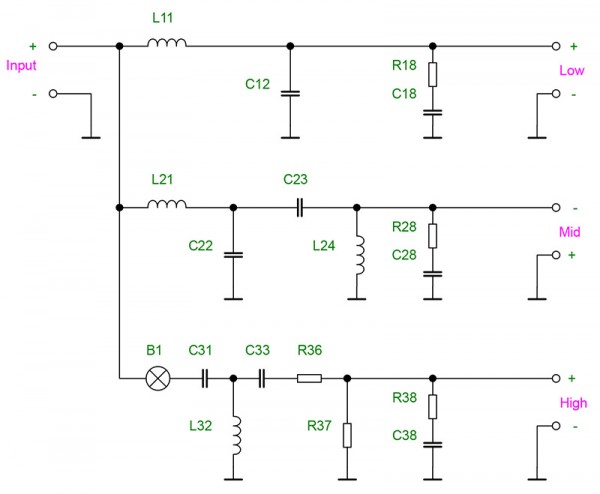

- pro třípásmovou pasivní reproduktorovou výhybku
- horní strmost basového pásma 12 dB/oct.
- dolní strmost středového pásma 12 dB/oct.
- horní strmost středového pásma 12 dB/oct.
- dolní strmost výškového pásma 18 dB/oct.
- středové pásmo má otočenou polaritu pro vyrovnanější celkovou frekvenční charakteristiku reprosoustavy
- volné pozice pro kompenzaci impedance basového reproduktoru RC členem
- volné pozice pro kompenzaci impedance středotónového reproduktoru RC členem
- volné pozice pro kompenzaci impedance výškového reproduktoru RC členem
- pozice pro kompresní ochranu výškového reproduktoru halogenovou žárovkou ve svorkovnici
- volné pozice pro zatlumení výškového reproduktoru rezistorovým děličem
- pozice cívek je volena s ohledem na minimalizaci ovlivňování sousedním elektromagnetickým polem

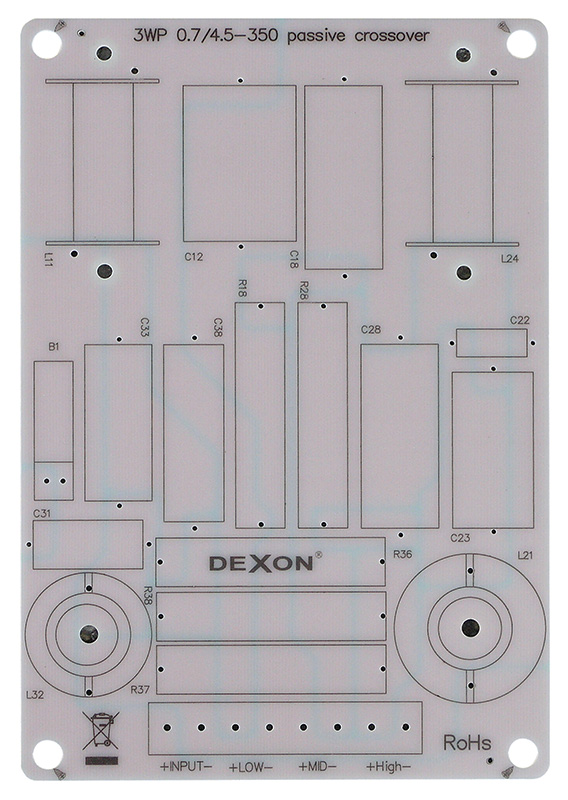

- jednovrstvá deska tištěného spoje tl. 2 mm
- potisk desky s vyznačením pozic a číslování součástek
- nepájivá maska
- pozice pro masivní šroubovací terminál pro připojení reproduktorů a vstupu reprosoustavy
- otvory pro distanční sloupky pro montáž výhybky
- rozměry 150 × 49 × 220 mm
